詳細介紹
概述

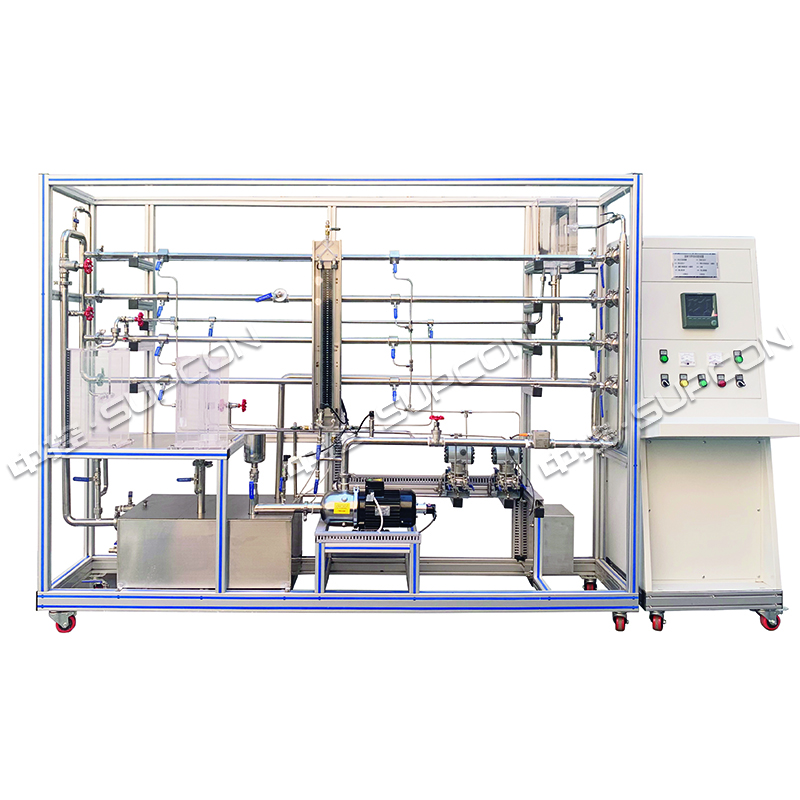

本套流體力學綜合實驗裝置由離心泵特性曲線測定、流體阻力測定，以及流體在線密度、黏度檢測等實驗?zāi)K構成。裝置選用高精度現場儀表，采用工業化布局，配置安全用電模塊，實時發現電氣線路和用電設備存在的安全隱患，并融入智慧實驗APP，掃碼學習、智能生成實驗報告等功能，使該裝置具有先進性、便利性、實用性等特點。
裝置功能
1.使學生充分了解離心泵的結構與特性，熟悉離心泵的工作方式和操作流程。
2.熟悉組成管路的各種管件、閥門，了解溫度、壓力、電功率、流量和轉速等遠傳顯示儀表及傳感檢測設備，掌握電磁流量計的測量原理及使用方法。
3.測定恒定轉速條件下泵的揚程(H)、軸功率(N)以及效率（η）與泵的流量(Q)之間的特性曲線。
4.測定光滑圓直管、粗糙圓直管和異型管（矩形管）的摩擦系數λ與雷諾準數Re的關系，驗證在一般湍流區內λ與Re的關系曲線。
5.測定湍流狀態下，流體流經閥門（閥門全開、1/4開度、1/2開度、3/4開度）時的局部阻力系數。
6.測定層流狀態下，直管的摩擦系數λ與雷諾準數Re的關系，以及流體由層流到湍流過程中，摩擦系數λ與雷諾準數Re的關系。
外形尺寸
設備部分：2400×500×1800mm(長×寬×高)，儀表控制柜：550*500*1630mm
公用工程
電壓：AC380V;功率：1.5kw
軟件組成
在線監控：工控組態軟件、數據可視化平臺
數據處理：數據預測與分析平臺、智能工廠數字孿生平臺
